УЗО – Принцип действия
Содержание:
1. Конструкция УЗО
3. Принцип действия устройства защитного отключения
4. Основные характеристики УЗО
Встреча с током утечки может произойти, если у прибора, например, утюга, повреждается изоляция проводов из-за износа или внешних воздействий. Ток начинает утекать через бреши, наделяя корпус прибора опасным электрическим потенциалом. Касаясь включенного утюга, человек принимает часть электрического тока, замыкая цепь на себя. Это нередко приводит к печальным последствиям. Кроме того, результатом утечки тока может стать перегрев проводов и даже пожар. Защитить от беды способно заземление. Однако нередки случаи, когда заземляющий контур находится слишком близко к дому, плохо изолирован или в помещении высокая влажность. Тогда заземление может пропускать ток через металлоконструкцию здания. Это наблюдается в частных домах с заземлением, сделанным непрофессионально. А в помещениях с повышенной влажностью, например, в ванной или на кухне, установка узо просто необходима.
Конструкция УЗО
Устройства защитного отключения по принципу работы делятся на две группы.

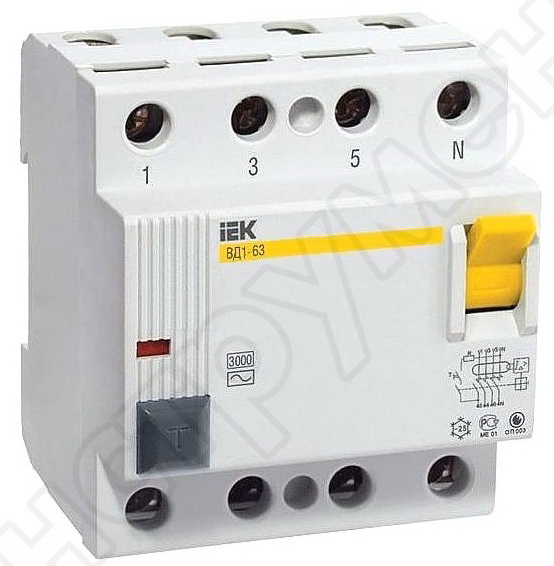

Электромеханические УЗО не требуют внешнего электропитания и включают в себя следующие элементы: трансформатор тока с двумя обмотками, чувствительный магнитоэлектрический элемент и высокоточное поляризованное реле. Трансформатор – это сердце устройства. У однофазного узо первичная обмотка состоит из двух проводов – фазного и нулевого, у трехфазного – из четырех: три из них фазные и один нулевой. Вторичная обмотка – это провод, который соединен с реле.
Электронные УЗО требуют отдельного электропитания. Имеют примерно такое же строение, как электромеханические. Но вместо магнитоэлектрического элемента используют сразу несколько устройств: компаратор, обеспечивающий сравнение токов, выпрямитель и усилитель сигнала, а поляризованное реле заменено обычным.
Особенности устройства
Почему именно УЗО – эффективное средство защиты от токов утечки? Если сравнивать его с выключателями, то узо наиболее чутко реагирует именно на дифференциальный ток, тогда как выключатели уделяют внимание перегрузке в сети и коротким замыканиям.
Человек ощущает боль при воздействии тока величиной 3 – 5 мА. Ток со значением до 30 мА называется током неотпускания, когда человек не может самостоятельно оторвать руку от токоведущей части. Электрический ток от 30 до 100 мА считается смертельно опасным, так как вызывает фибрилляцию (частые сокращения) сердца. УЗО позволяет разорвать электрическую цепь еще до того, как величина тока достигнет опасного для человека значения.
Принцип действия устройства защитного отключения
В основе работы лежит принцип фиксации дифференциальных токов. Векторная сумма токов в фазном и нулевом проводах равна нулю, когда электрическая цепь замкнута. Если появляется разница между значениями силы тока, значит, часть энергии уходит из цепи. Задача – постоянно сравнивать значения в фазе и нуле и при появлении малейшей разности отключать питание.
Элементом в устройстве, который отвечает за фиксацию тока утечки, является трансформатор дифференциального тока. Рассмотрим, как работает двухполюсный автомат узо с обычным электромеханическим реле. Классический тороидальный трансформатор для двухполюсного дифференциального выключателя имеет две силовые и одну контрольную обмотки. Силовые обмотки подключены к фазе и нулю и в штатной ситуации создают равные по мощности, но противоположные по заряду магнитные поля, которые взаимокомпенсируются.
При возникновении разности токов мощность у магнитных полей также изменяется, вызывает в контрольной обмотке электродвижущую силу (ЭДС) и провоцирует появление тока. Это значение усиливается с помощью усилителя сигнала и сравнивается с эталоном в микросхеме. В случае если ток утечки превышает порог отключения, реле воздействует на расцепитель силовых контактов и питание отключается.
Элементом в устройстве, который отвечает за фиксацию тока утечки, является трансформатор дифференциального тока.
